Uvod

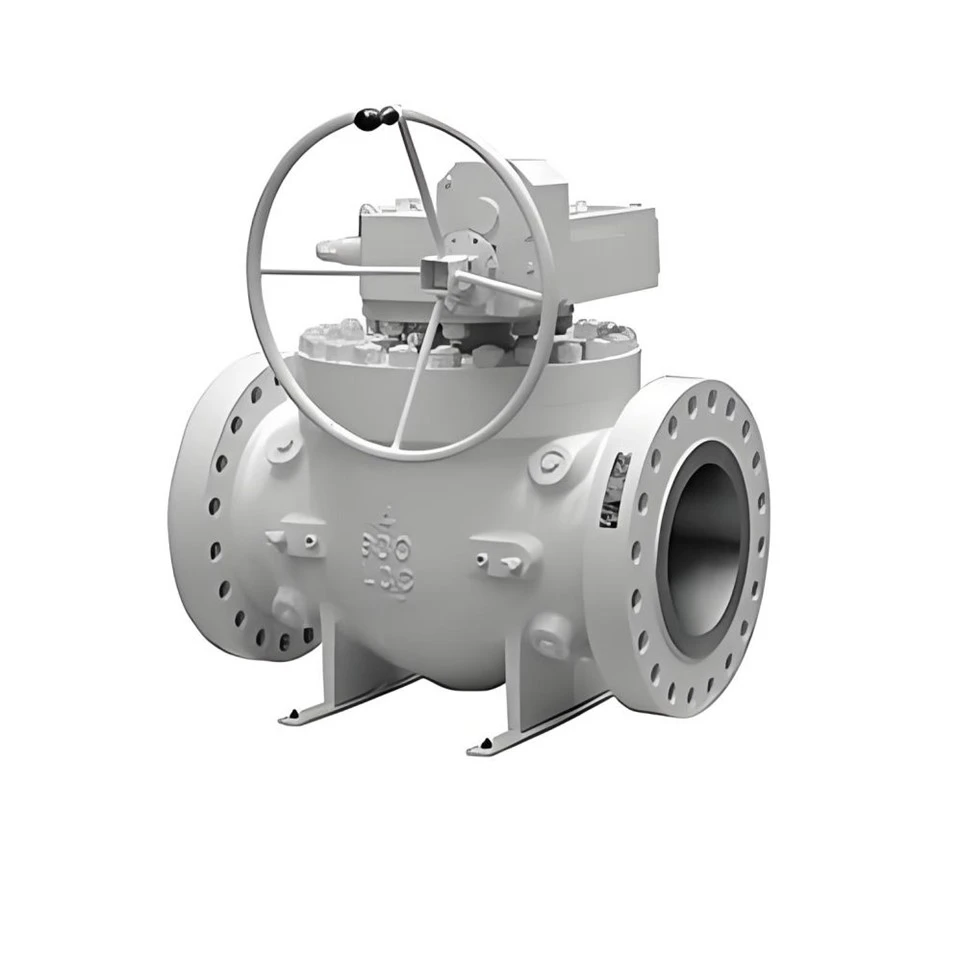

Kuglasti ventili s gornjim ulazom su kuglični ventili koji omogućavaju ugradnju i održavanje unutrašnjih komponenti kroz kanal na vrhu tijela ventila. Koriste se u aplikacijama koje zahtijevaju-održavanje linije bez prekidanja cjevovodne veze.
Specifikacija
|
Stavka |
Opis / Opcije |
|
Model |
P50T ili OEM |
|
Izgradnja |
Razdvojeno tijelo s prirubnicom s gornjim ulazom |
|
Veličina ventila |
3"–48" (DN80–DN1200, ANSI 900–1500 Manje ili jednako DN400) |
|
Ocena pritiska |
PN16–40 / ANSI 150–1500 |
|
Veza |
RF prirubnica ili drugo na zahtjev; ASME B16.5 |
|
Materijal tijela |
ASTM A216 WCB, ASTM A105, ASTM A479 F304, ASTM A479 F316 |
|
Seats |
Mekana ili metalna sjedala |
|
Montažna podloga za aktuator |
ISO 5211 |
|
Radna temperatura |
-196 stepeni do +400 stepeni |
|
Face to Face Standard |
ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Oblaganje prirubnice |
EN 1092-1 PN63-100, ASME B16.5, ANSI 600 |
|
Bušenje prirubnice |
Metričke rupe EN 1092-1 PN63-100 / ASME B16.5 / ANSI 600 |
|
Klasa nepropusnosti |
API 598 Cl.A / ASME B16.104 / FCI 70-2 Cl.VI / GOST 54808 Cl.A / EN 12266-1 ISO 5208 Grade A |
|
Stem Design |
Anti Blow-Out |
Karakteristike
Lako održavanje:Telo ventila ima dizajn sa gornjim-otvorenjem, omogućavajući unutrašnjim komponentama kao što su kugla i sjedište da se uklone i zamjene odozgo bez rastavljanja prirubničkih spojeva, smanjujući potrebu za rastavljanjem i ponovnim sastavljanjem cijelog cjevovoda tokom zastoja.
Pogodno za aplikacije velikog-promjera, visokog-pritiska:Tijelo ventila je dostupno u veličinama od 3" do 48" i zadovoljava ANSI 150 do 1500 standarde. Dizajn tijela ventila{5}}koje nosi pritisak je u skladu sa standardima kao što je ANSI B16.34, što omogućava korištenje jednog ventila u glavnim cjevovodima visokog{7}}pritiska i velikog-promjera.
Direktno podudaranje aktuatora:Platforma za gornju montažu kućišta ventila je u skladu sa ISO 5211, omogućavajući direktnu instalaciju ili zamjenu pneumatskih ili električnih aktuatora bez promjene strukture tijela ventila.
Prijave
nafta i plin:Koristi se u kritičnim čvorovima cjevovoda{0}}na daljinu i stanicama za održavanje i zamjenu zaptivki bez prekida rada cjevovoda.
Petrohemija:Primjenjuje se na-reakcije pod visokim pritiskom i transportne sisteme, obezbjeđujući srednje{1}}isključivanje i podržava online održavanje.
Offshore platforme:Koristi se na lokacijama cjevovoda s ograničenim prostorom i teškim rastavljanjem, smanjujući-operativnu složenost na lokaciji putem-pristupa na najvišem nivou.
Snaga i energija:Pruža izolaciju u sistemima pare ili fluida visokog{0}}pritiska i omogućava lokalizirano održavanje tokom radnih ciklusa.
